ACD1200 — инфракрасный модуль измерения концентрации диоксида углерода с цифровыми интерфейсами I²C и UART.

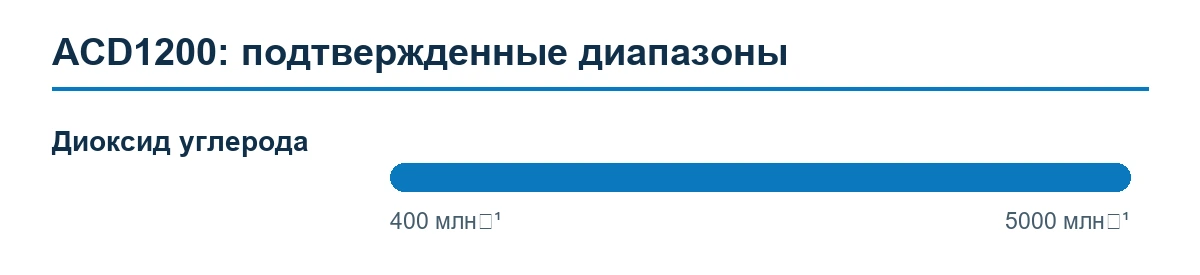

ACD1200 — подтвержденные диапазоны измерения

Назначение и принцип работы

Концентрация CO₂ определяется недисперсионным инфракрасным методом. Оптический канал измеряет поглощение излучения газом, а встроенная электроника формирует цифровой результат.

Области применения

вентиляция по потребности и оборудование ОВиК
мониторы качества воздуха
бытовая техника и очистители воздуха
теплицы и системы контроля атмосферы

Технические характеристики

Измеряемый газ	диоксид углерода (CO₂)
Диапазон измерения	400–5000 млн⁻¹
Погрешность	±(50 млн⁻¹ + 5 % от показания)
Напряжение питания	4,75–5,25 В постоянного тока
Средний ток	менее 45 мА
Типичная мощность при 5 В	100 мВт
Время предварительного прогрева	120 с
Период обновления данных	2 с
Рабочая температура	0…+50 °C
Рабочая влажность	0–95 % отн. влажности, без конденсации
Температура хранения	−20…+60 °C
Ожидаемый срок службы	более 10 лет

Интерфейс и подключение

Доступны I²C и UART. Назначение выводов: VCC — питание, GND — общий, SDA/RX — данные I²C или прием UART, SCL/TX — тактирование I²C или передача UART, SET — служебный вход настройки.

Габариты и монтаж

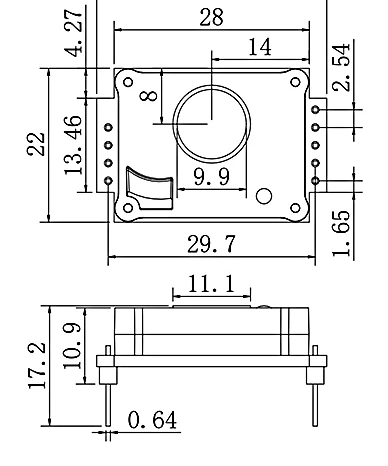

Размеры и расположение выводов приведены на отдельном чертеже. При размещении необходимо обеспечить свободный газообмен через отверстия корпуса.

Эксплуатация

После подачи питания выдерживают не менее 120 секунд. Датчик защищают от конденсата, пыли и прямого потока горячего воздуха. Проверку показаний выполняют в стабильной воздушной среде.
