AGR12 — семейство цифровых и аналоговых датчиков давления для неагрессивных газов с диапазонами до ±100 кПа.

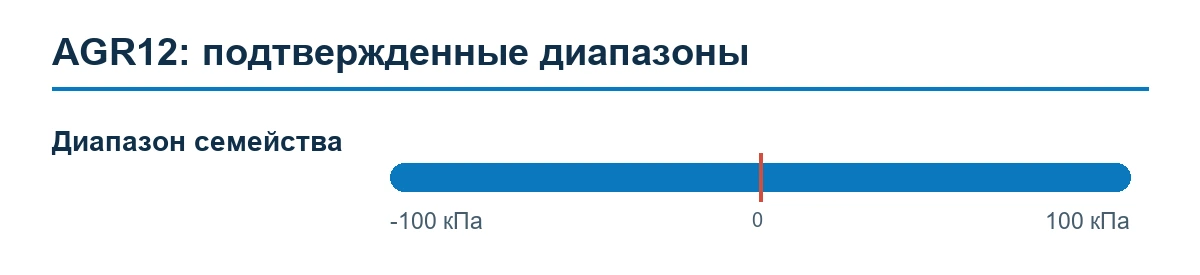

AGR12 — подтвержденные диапазоны измерения

Назначение и принцип работы

Пьезорезистивный чувствительный элемент и встроенная цифровая компенсация преобразуют давление в нормированный аналоговый или цифровой сигнал.

Области применения

медицинское оборудование
пневматические системы
бытовая и климатическая техника
промышленная автоматика

Технические характеристики

Диапазоны семейства	от −100 до +100 кПа
Напряжение питания исполнения I²C	4,75–5,25 В; типично 5 В
Типичный ток при 25 °C	3,8 мА
Рабочая температура	−30…+100 °C
Погрешность семейства	±2,5 % диапазона
Интерфейсы семейства	I²C, аналоговый или пропорциональный выход
Допустимый ток выходной нагрузки	не более 5 мА
Измеряемая среда	неагрессивные газы

Интерфейс и подключение

Для исполнения I²C используются выводы VCC, GND, SCL и SDA; два вывода не подключены. Линии имеют встроенные подтягивающие резисторы 4,7 кОм и выходы с открытым стоком.

Эксплуатация

Давление подают без конденсата и твердых частиц. После монтажа проверяют ноль, герметичность и соответствие кода выбранному диапазону. Неиспользуемые выводы оставляют неподключенными.

Подбор исполнения

Диапазон, тип выхода и передаточная характеристика определяются кодом исполнения. Значение ±100 кПа описывает границы семейства и не заменяет код заказа конкретной модификации.
