AFD2

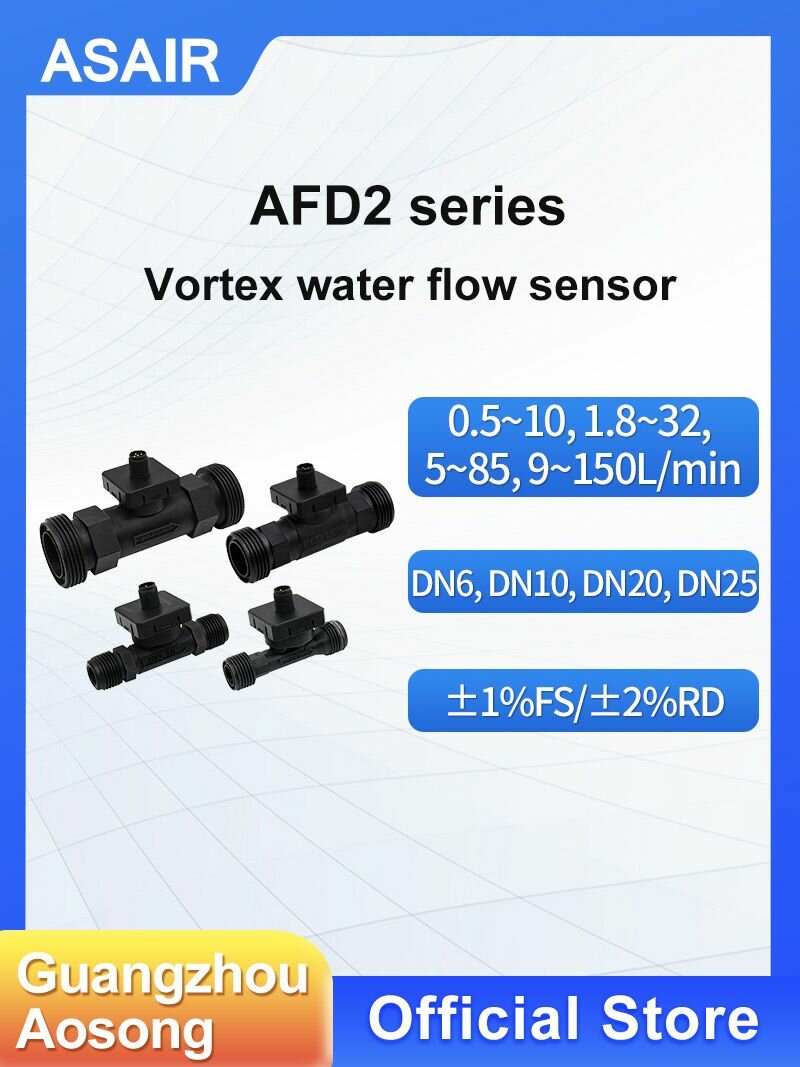

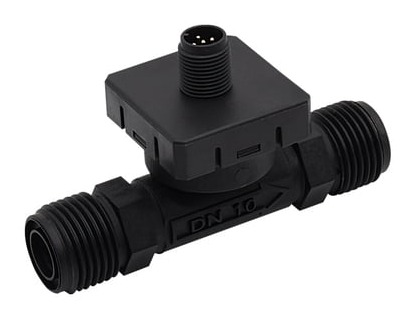

AFD2 — Вихревой датчик расхода воды на основе принципа дорожки Кармана. Частота образования вихрей пропорциональна скорости потока, датчик используется для измерения расхода жидкости в трубопроводе.
Фотографии
Назначение
Подтвержденные преимущества

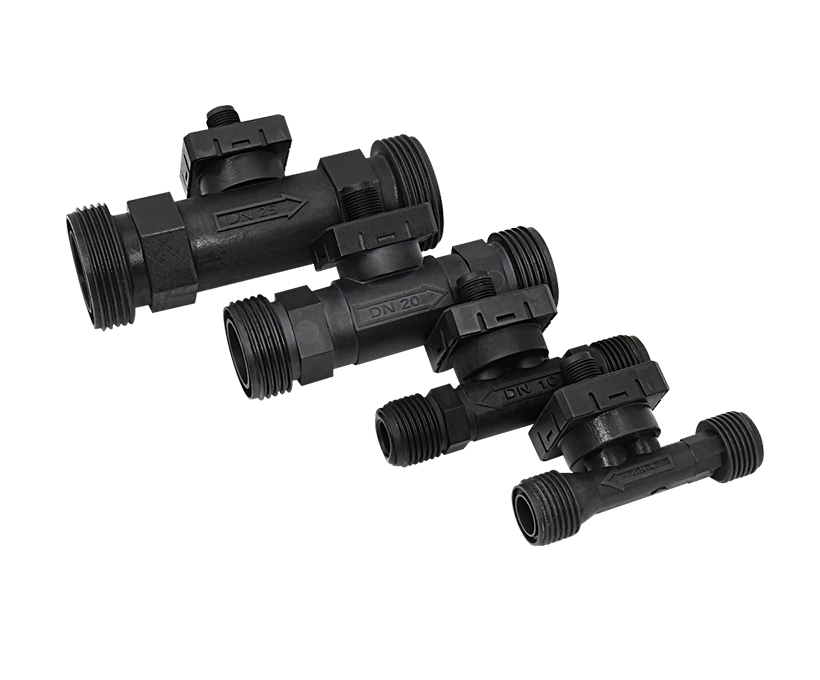

- Подтверждены варианты типоразмера DN6, DN10, DN15, DN20, DN25 и DN32.
- Поддерживаются варианты выходного сигнала 0-10 В, частотный выход и ШИМ.
- В описании источника указана работа с водой и проводное подключение.
Характеристики
| Тип прибора | Вихревой датчик расхода воды |
|---|---|
| Среда | Вода |
| Диапазоны расхода | DN6: 0,5-10 л/мин; DN10: 1,8-32 л/мин; DN15: 3,5-50 л/мин; DN20: 5-85 л/мин; DN25: 9-150 л/мин; DN32: 14-240 л/мин |
| Номинальное давление | 1 МПа |
| Материал | Пластик, металл |
| Выходные сигналы | 0-10 В; частотный выход; ШИМ |
| Аксессуары | Провод |
Единицы измерения
Единицы приведены в русской инженерной записи: Па, кПа, МПа, л/мин, В, мА, % отн. влажности, °C.
Проверка перед применением
Перед заказом сверяйте исполнение, диапазон, среду, питание, интерфейс и механическое присоединение с документацией AOSONG/ASAIR. Для подбора напишите на Mail@aosong.ru.
Материалы из руководства по эксплуатации
Руководство описывает интеграцию расходных датчиков AOSONG и влияние механики канала на погрешность и время отклика.
Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
Документация на русском
Файлы сохранены локально на сайте; названия и пояснения приведены на русском, числовые данные в документах оставлены по официальному источнику.
- Руководство по проектированию датчиков расхода AOSONGОфициальный документ AOSONG, сохраненный локально на сайте.
Техническая карточка PDF
Русскоязычный документ с фотографией и доступными подтвержденными данными модели.
