AGP21

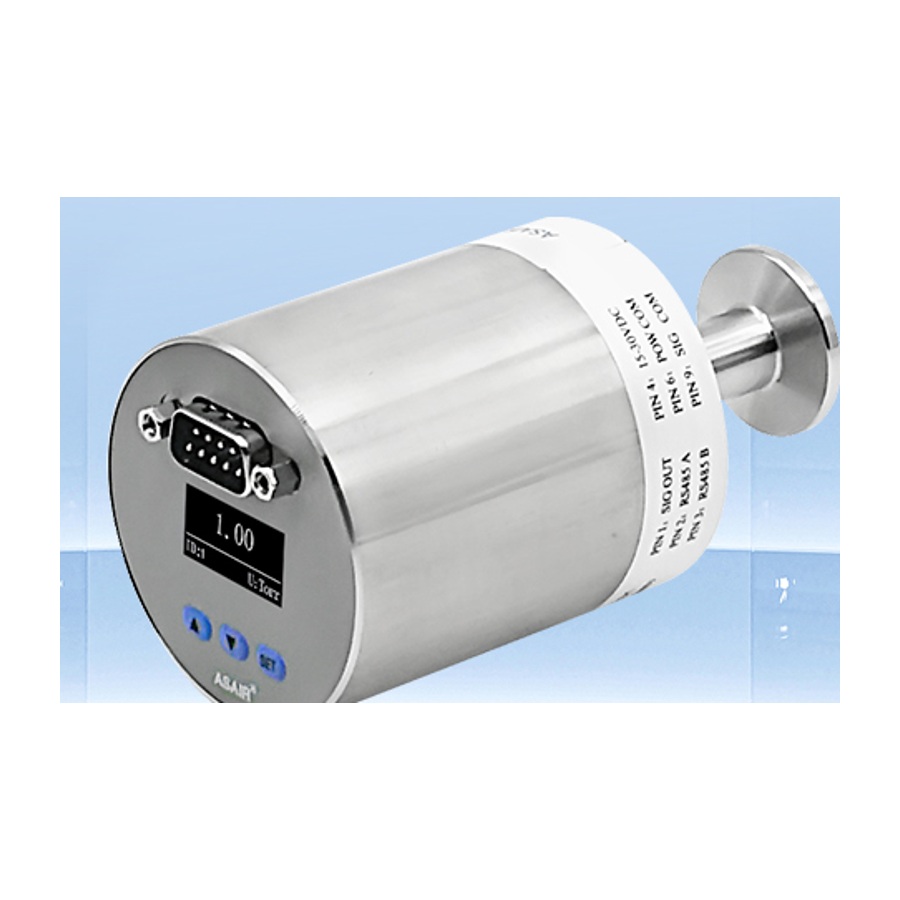

AGP21 — емкостный тонкопленочный вакуумметр для измерения давления в технологических процессах. Контактирующие со средой материалы рассчитаны на работу с коррозионно-активными средами в пределах совместимости конкретного исполнения.
Исполнения и диапазоны
| AGP2110 | 0…1 торр |
|---|---|
| AGP2111 | 0…10 торр |
| AGP2112 | 0…100 торр |
| AGP2113 | 0…1000 торр |
Технические характеристики
| Погрешность | ±0,3 % от показания |
|---|---|
| Время отклика | не более 60 мс |
| Температурный коэффициент нуля | 0,01 % полной шкалы/°C |
| Температурный коэффициент диапазона | 0,04 % от показания/°C |
| Питание | 15-30 В пост. тока |
| Выходы | RS-485 и 0-10 В пост. тока |
| Протокол | Modbus RTU |
| Скорость обмена | 4800 / 9600 / 19200 / 115200 бит/с; по умолчанию 9600 бит/с |
| Единицы | Па, торр, мбар |
| Присоединение | KF16; доступны переходники KF25, KF40, VCR, NPT и VCO |
| Материалы, контактирующие со средой | нержавеющая сталь 316L и Inconel |
| Рабочая температура | 5…50 °C |
| Допустимое давление | 300 кПа |
| Время прогрева | 15 мин |
Инженерный подбор
При выборе исполнения AGP21 укажите рабочую среду, диапазон, выходной сигнал, питание и присоединение. Технический запрос: Mail@aosong.ru.
Материалы из руководства по эксплуатации
AGP21 — емкостной мембранный вакуумметр с входconel-мембраной, Modbus RTU, TFT-LCD и аналоговым выходом 0-10 V. AGP21 — емкостной мембранный вакуумметр с входconel-мембраной, Modbus RTU, TFT-LCD и аналоговым выходом 0-10 V.
Распиновка DB9 AGP21
| Контакт | Назначение |
|---|---|
| 1 | Положительный сигнальный вывод |
| 2 | RS485 A |
| 3 | RS485 B |
| 4 | Плюс питания 15-30 В пост. тока |
| 6 | Минус питания |
| 5, 7, 8 | NC |
| 9 | Отрицательный сигнальный вывод |
Основные характеристики AGP21
| Параметр | AGP2110 | AGP2111 | AGP2112 | AGP2113 |
|---|---|---|---|---|
| Диапазон измерения | 0-1 Torr | 0-10 Torr | 0-100 Torr | 0-1000 Torr |
| Погрешность | ±0.3% от показания | ±0.3% от показания | ±0.3% от показания | ±0.3% от показания |
| Время отклика | ≤60 ms | ≤60 ms | ≤60 ms | ≤60 ms |
| Питание | 15-30 В пост. тока | 15-30 В пост. тока | 15-30 В пост. тока | 15-30 В пост. тока |
