AFM0200

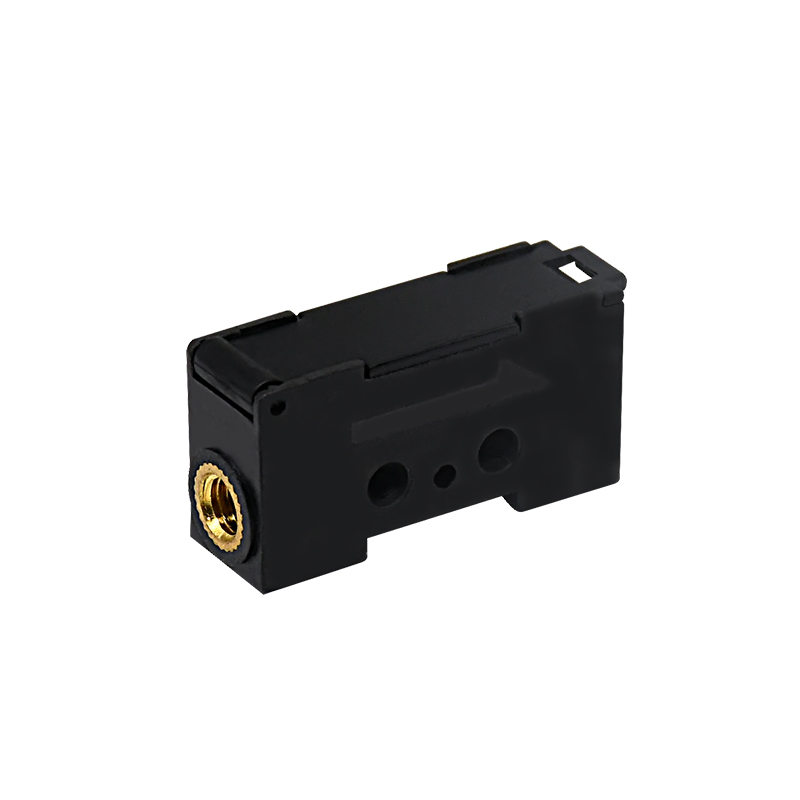

AFM0200 — тепловой датчик малого расхода газа с аналоговым выходом 1–5 В и диапазоном 0–3 л/мин.
Назначение и принцип работы
Тепловой микромеханический чувствительный элемент регистрирует перенос тепла газовым потоком. Встроенная электроника преобразует сигнал в напряжение, пропорциональное расходу.
Области применения
- газоанализаторы и пробоотборные системы
- контроль продувочного газа
- охлаждение электронных и лазерных узлов
- лабораторные дозирующие установки
Технические характеристики

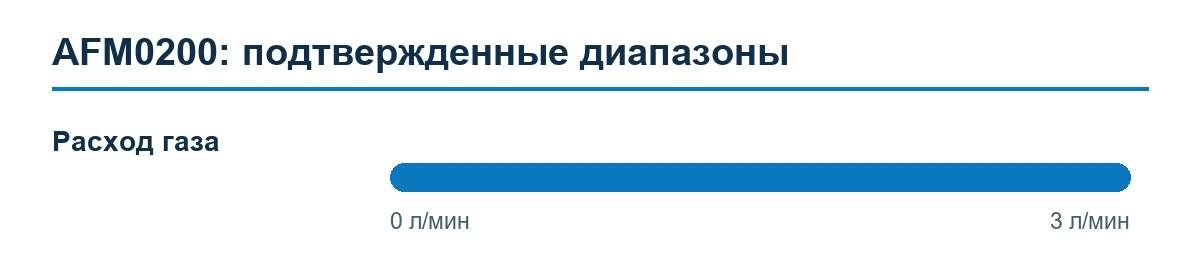

| Диапазон расхода | 0–3 л/мин |
|---|---|
| Погрешность | ±3 % от показания |
| Повторяемость | ±3 % от показания |
| Напряжение питания | 12–24 В постоянного тока |
| Аналоговый выход | 1–5 В |
| Рабочее давление | −100…+200 кПа |
| Присоединение | резьба M5 |
Интерфейс и подключение
Выходное напряжение 1–5 В подключают к аналоговому входу контроллера с общей землей. Питание 12–24 В должно быть стабилизированным и соответствовать полярности выводов.
Габариты и монтаж

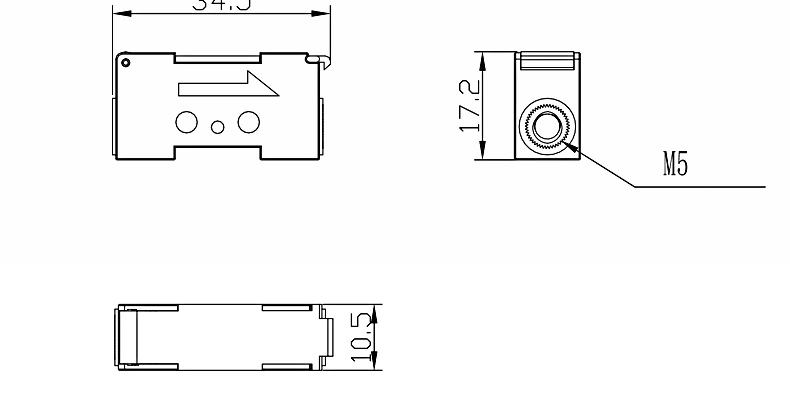

Корпус имеет резьбовые газовые соединения M5. Расположение портов и монтажные размеры показаны на габаритном чертеже.
Эксплуатация
Датчик монтируют с учетом направления потока. Газовые линии очищают от частиц, соединения проверяют на утечки. Нельзя превышать допустимое давление или допускать жидкость в измерительном канале.
Подбор исполнения
Градуировка и точность зависят от состава газа. При использовании газа, отличного от калибровочного, необходимо согласовать коэффициент пересчета.
Связанные модели
Материалы из руководства по эксплуатации
Руководство описывает интеграцию расходных датчиков AOSONG и влияние механики канала на погрешность и время отклика.
Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
