AGP3/AGP21

AGP3/AGP21 — комплектующие для вакуумметров серий AGP3 и AGP21.

Назначение

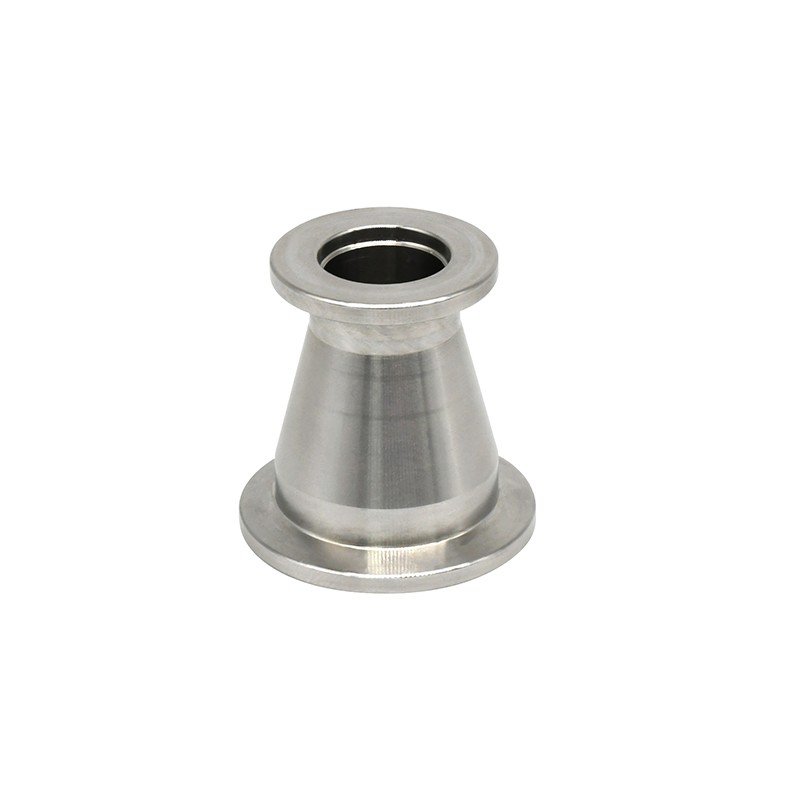

Подключение вакуумных датчиков, переход между фланцами KF16 и KF25, а также монтаж герметичных вакуумных соединений.

Состав линейки

Совместимость

Перед подбором сверяют тип электрического разъёма конкретного вакуумметра и номинальный размер вакуумного фланца.

Инженерный подбор

Для выбора исполнения AGP3/AGP21 укажите рабочую среду, требуемый диапазон, тип присоединения, питание и выходной сигнал. Технический запрос: Mail@aosong.ru.

Материалы из руководства по эксплуатации

AGP3000 — вакуумметр Пирани с цветным экраном, кнопочным управлением, аналоговым выходом и поддержкой Modbus RTU. AGP3 — серия комбинированных вакуумметров Пирани для широкого диапазона абсолютного давления.

Электрические подключения AGP3000

Провод	Назначение
Оранжевый	Плюс питания 9-24 V
Зеленый	Минус питания 9-24 V
Белый	Отрицательный сигнальный вывод
Черный	Положительный сигнальный вывод

Основные характеристики AGP3000

Параметр	Значение
Диапазон измерения для N2 и воздуха	5x10^-5 - 1x10^3 mbar
Питание	9-24 В пост. тока
Потребляемая мощность	1 W
Аналоговый выход	0.61-10 В пост. тока, логарифмический, 1.286 В пост. тока/декада
Материал корпуса	Алюминий

Основные характеристики AGP3

Параметр	Значение
Диапазон абсолютного давления	0.05 Pa - 120 kPa
Выход	0-10 V аналоговый сигнал
Связь	Modbus RTU
Индикация	TFT-LCD цветной дисплей
Единицы	Pa, Torr, mbar
Интерфейс давления	KF16

Иллюстрации и схемы

Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
