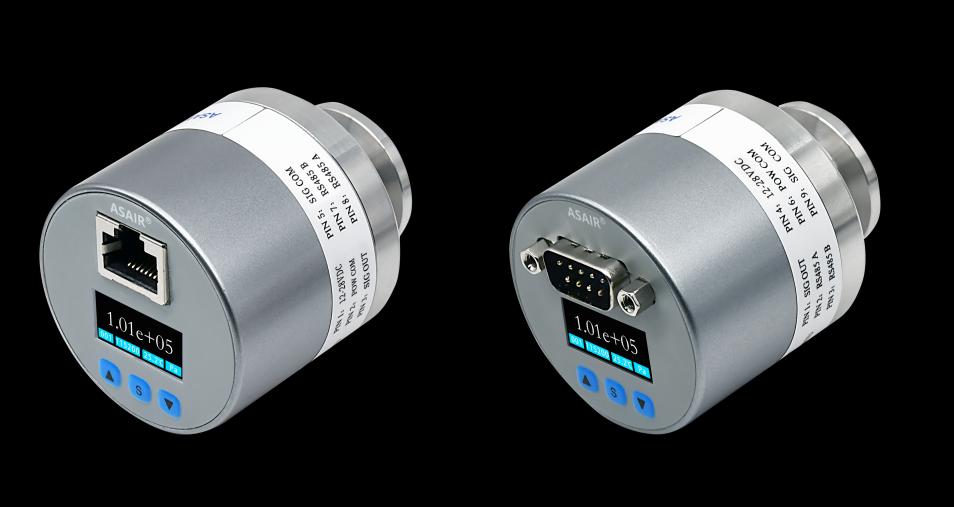

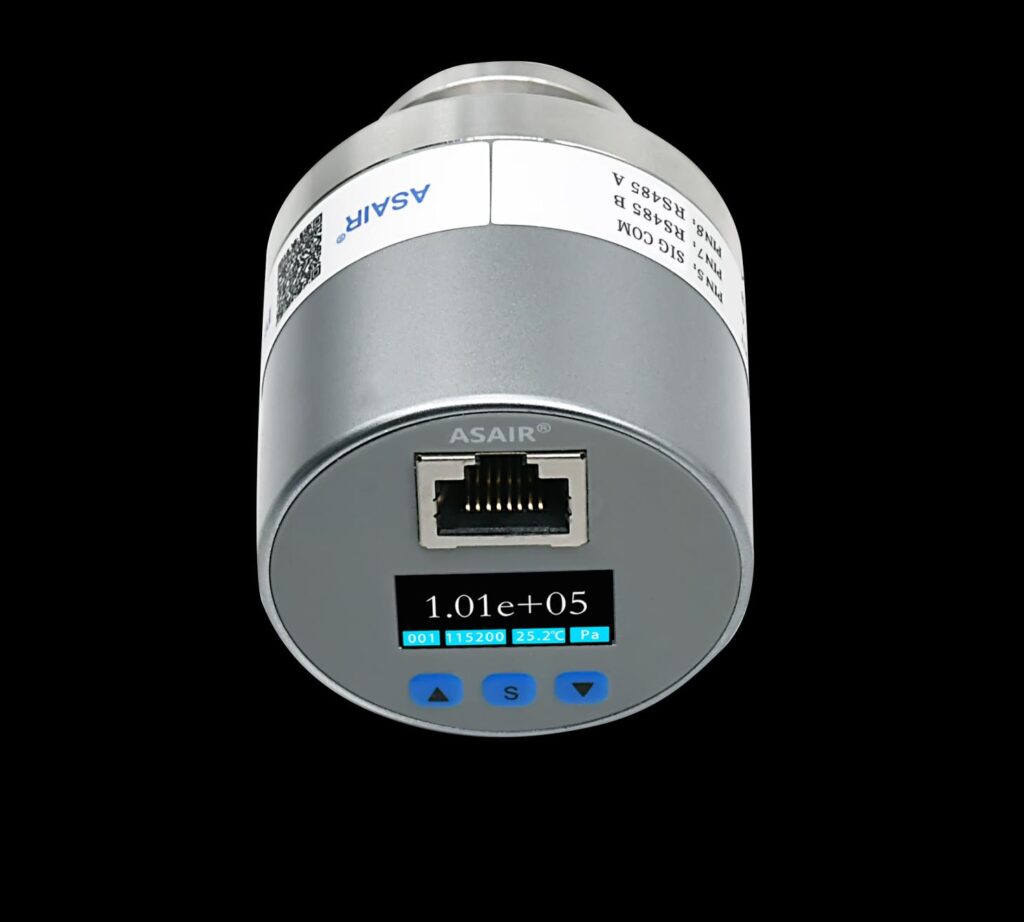

AGP3200
AGP3200 — комбинированный вакуумметр Пирани серии AGP3 с датчиком абсолютного давления и чувствительным элементом MEMS. Предусмотрены цветной дисплей и кнопочное управление.
Технические характеристики
| Диапазон абсолютного давления | 0,05 Па…120 кПа |
|---|---|
| Питание | 12-28 В пост. тока |
| Выходы | RS-485 и 0-10 В пост. тока |
| Протокол | Modbus RTU |
| Электрическое подключение | DB9, кабель в комплекте |

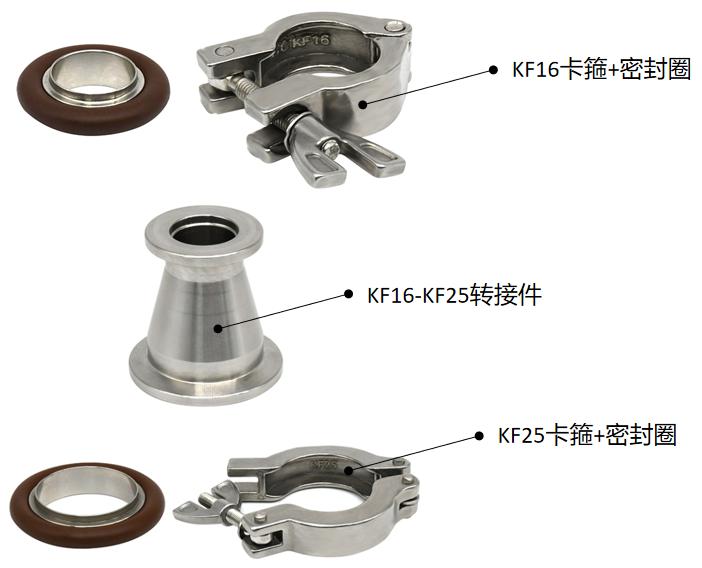

| Вакуумное присоединение | KF16; переходники заказываются отдельно |
| Погрешность на участке 1×10-1…1,5×104 Па | ±15 % от показания |
Инженерный подбор
При выборе исполнения AGP3200 укажите рабочую среду, диапазон, выходной сигнал, питание и присоединение. Технический запрос: Mail@aosong.ru.
Материалы из руководства по эксплуатации
AGP3000 — вакуумметр Пирани с цветным экраном, кнопочным управлением, аналоговым выходом и поддержкой Modbus RTU. AGP3 — серия комбинированных вакуумметров Пирани для широкого диапазона абсолютного давления.
Электрические подключения AGP3000
| Провод | Назначение |
|---|---|
| Оранжевый | Плюс питания 9-24 V |
| Зеленый | Минус питания 9-24 V |
| Белый | Отрицательный сигнальный вывод |
| Черный | Положительный сигнальный вывод |
Основные характеристики AGP3000
| Параметр | Значение |
|---|---|
| Диапазон измерения для N2 и воздуха | 5x10^-5 - 1x10^3 mbar |
| Питание | 9-24 В пост. тока |
| Потребляемая мощность | 1 W |

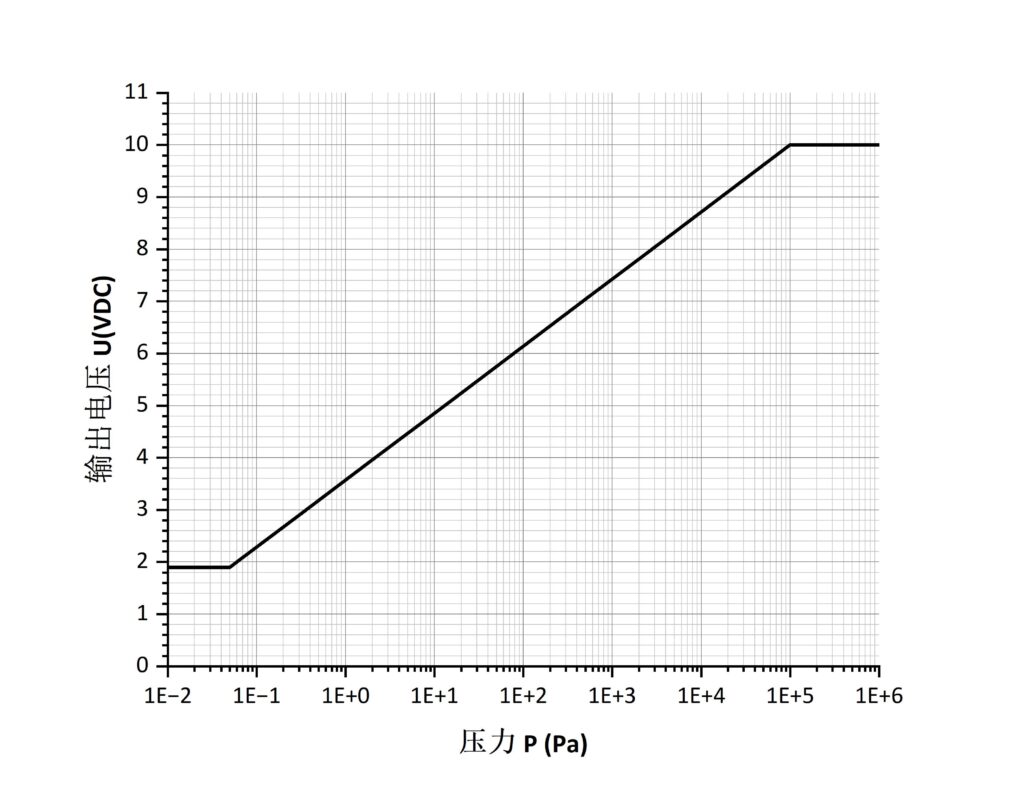

| Аналоговый выход | 0.61-10 В пост. тока, логарифмический, 1.286 В пост. тока/декада |
| Материал корпуса | Алюминий |
Основные характеристики AGP3
| Параметр | Значение |
|---|---|
| Диапазон абсолютного давления | 0.05 Pa - 120 kPa |
| Выход | 0-10 V аналоговый сигнал |
| Связь | Modbus RTU |

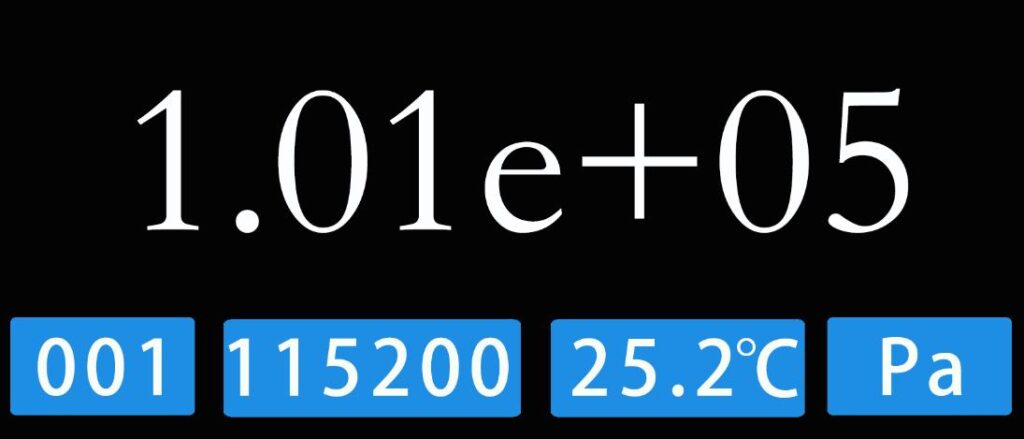

| Индикация | TFT-LCD цветной дисплей |
| Единицы | Pa, Torr, mbar |
| Интерфейс давления | KF16 |

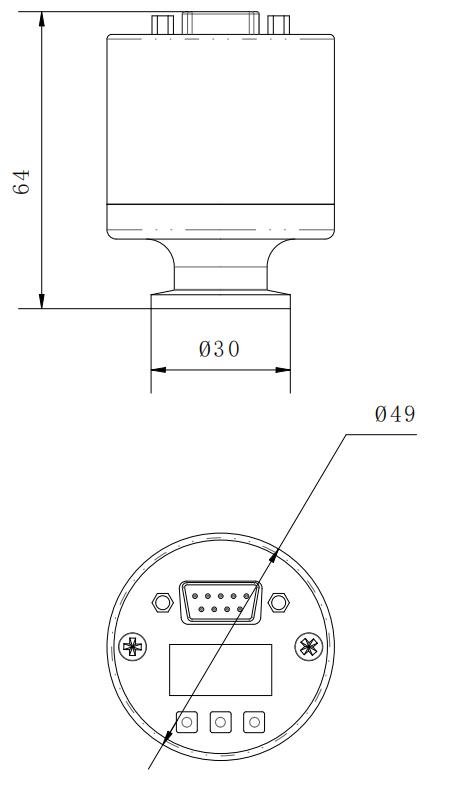

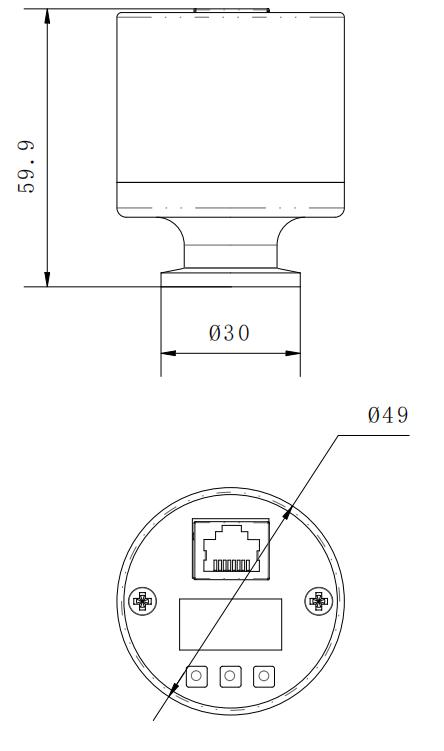

Иллюстрации и схемы
Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
