Материалы из даташита AMS2106

AMS2106 — цифровой массовый расходомер газа с измерением расхода и температуры, дисплеем, кнопочным меню и интерфейсом Modbus-RTU. Данные переведены по даташиту производителя AMS2106.

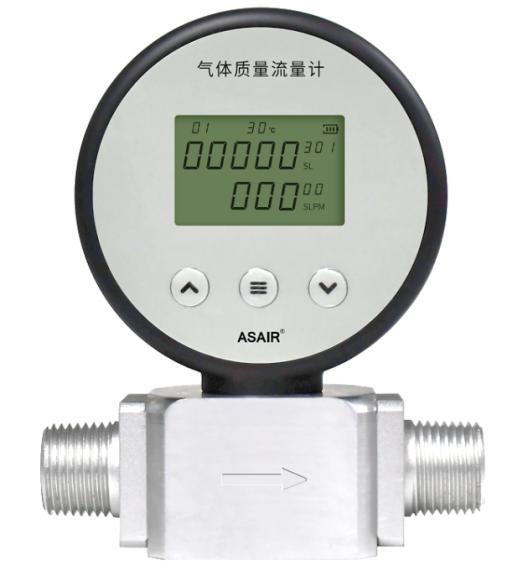

AMS2106 AOSONG цифровой массовый расходомер газа

Назначение и применение

AMS2106 предназначен для контроля массового расхода воздуха, азота, кислорода, аргона, углекислого газа и других сухих, чистых, некоррозионных газов, кроме горючих и взрывоопасных. Области применения: научные лаборатории, пожарная безопасность, экологический мониторинг, табачная отрасль, умное сельское хозяйство, пищевая и медицинская промышленность.

Основные характеристики

Диапазон измерения	0-200 л/мин, стандартное исполнение
Точность	±3% полной шкалы
Повторяемость	0,5% полной шкалы
Время отклика	≤2 с
Питание	3 батареи AA или внешний источник 9-24 В DC
Выходной сигнал	RS-485
Протокол	Modbus-RTU
Дисплей	Сегментный экран
Единицы	Накопленный расход: SL; мгновенный расход: SLPM
Максимальное рабочее давление	0,8 МПа
Потеря давления	≤2000 Па
Калибровочный газ	Воздух, стандартные условия
Разъём	Тип-C
Потребляемая мощность	≤50 мВт
Присоединение	NPT 1/2
Масса	280 г
Стандартные условия	25 °C, 1 атм

Распиновка кабеля

Чёрный, толстый	Экран
Белый	RS-485 B-
Красный	VCC, 9-24 В DC
Зелёный	RS-485 A+
Чёрный, тонкий	GND

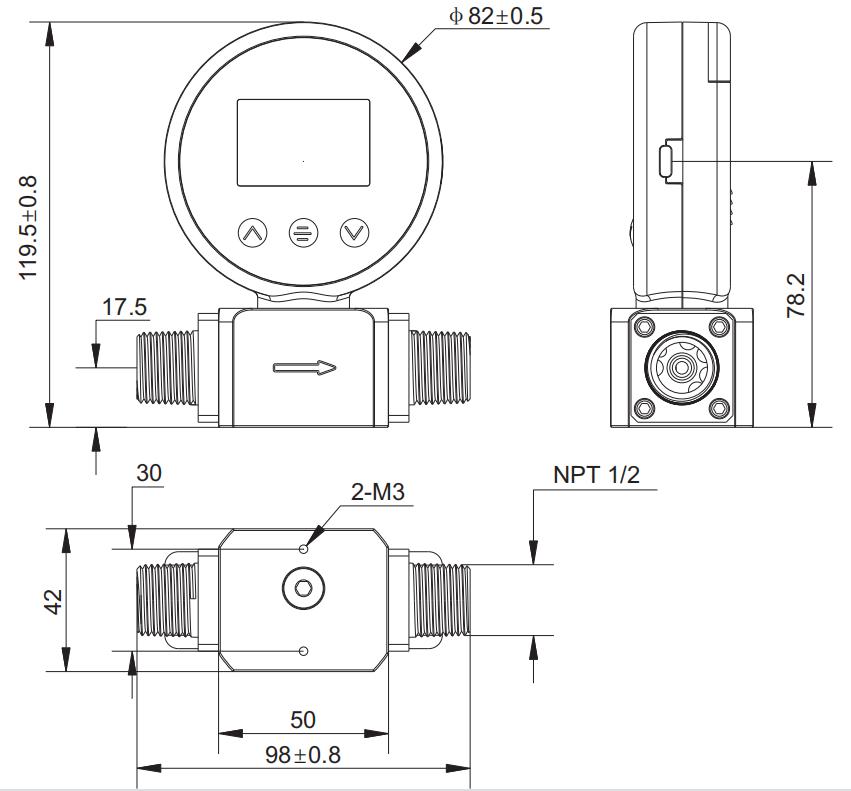

Размеры

Диаметр корпуса дисплея	φ82±0,5 мм
Общая высота	119,5±0,8 мм
Высота корпуса сбоку	78,2 мм
Длина проточной части	98±0,8 мм
Ширина центрального блока	50 мм
Резьба	NPT 1/2
Крепёж	2-M3

Modbus-RTU

Формат	RTU
Скорость по умолчанию	9600 бит/с
Стартовые биты	1 бит
Биты данных	8 бит
Стоповые биты	1 бит
Контроль чётности	Нет
Максимальный адрес	255
Коды функций	03 — чтение регистр хранения; 06 — запись одного регистр хранения

Основные регистры

0 / 0x0000	Мгновенный расход AMS2106, чтение, масштаб 100
1-2 / 0x0001-0x0002	Накопленный расход, чтение; старшее слово перед младшим
53 / 0x0035	Адрес расходомера, чтение/запись, масштаб 1
Единица расхода	0 — м³, 1 — л

Настройка с панели

Через меню CH01 задают адрес Modbus. В CH02 задают скорость обмена; заводское значение — 9600 бит/с. В CH03 выбирают единицу температуры; текущая версия поддерживает отображение в °C. В CH04 задают единицу расхода, заводская настройка — SLPM. В CH05 очищают накопленный расход.

Эксплуатация и диагностика

При низком заряде батарей их нужно заменить. Дисплей не следует подвергать сильному загрязнению. Если при отсутствии расхода показание не равно нулю, проверяют запорный клапан и утечки трубопровода. При отсутствии записи расхода проверяют направление установки, открытие клапана и наличие потока. При снижении показаний проверяют засорение и при необходимости очищают или заменяют датчик. При ошибках связи проверяют проводку, скорость 9600 бит/с и исправность преобразователя RS-485.
