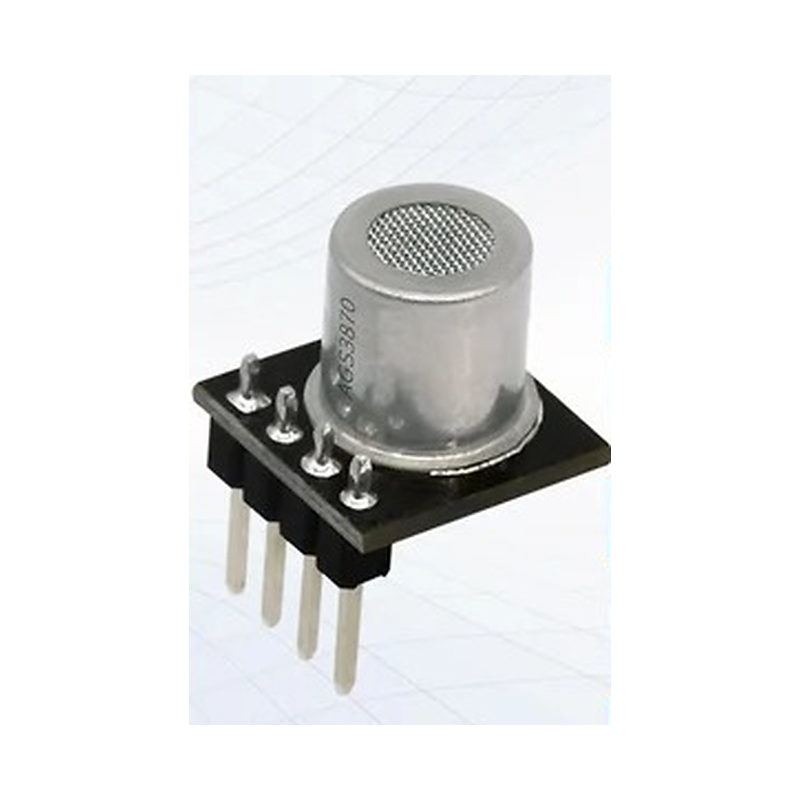

AGS3870
AGS3870 — цифровой полупроводниковый датчик метана на основе технологии MEMS. Встроенная схема преобразует изменение проводимости газочувствительного материала в цифровой сигнал, соответствующий концентрации метана.
Назначение
Контроль утечек метана в газоанализаторах, системах безопасности шахт, а также при транспортировке и хранении природного газа.
Технические характеристики
| Измеряемый газ | метан |
|---|---|
| Диапазон измерения | от 1 до 25 % НКПР |
| Погрешность при 25 °C и 50 % отн. влажности | ±(1 % НКПР + 40 % от показания) |
| Напряжение питания | 4,75–5,25 В постоянного тока |
| Рабочий ток | 24 ± 4 мА |
| Интерфейс | I²C |
| Период выборки | не менее 2 с |
| Время предварительного прогрева | не менее 120 с |
| Время отклика при 25 % НКПР | не более 30 с |
| Рабочая температура | от −25 до +60 °C |
| Рабочая влажность | от 20 до 95 % отн. влажности, без конденсации |
| Габариты | 12 × 12 × 16,5 мм |
| Масса | около 1,5 г |
| Ожидаемый срок службы | более 10 лет при 25 °C в чистом воздухе |
Инженерные примечания
Нижний концентрационный предел распространения пламени для метана в исходном документе принят равным 5 об. %, то есть 50 000 млн⁻¹. Перед началом измерений выдерживают установленное время прогрева и исключают образование конденсата на чувствительном элементе.
Техническая карточка PDF
Русскоязычный документ с фотографией и доступными подтвержденными данными модели.
Техническая карточка AGS3870 в PDFСвязанные модели AOSONG
