AGP3000

AGP3000 — Вакуумметр Пирани Высокоточное измерение вакуума Долгосрочная стабильная и надежная работа Простая и удобная установка Быстрое реагирование для удовлетворения требований управления Цветной TFT-LCD дисплей Аналоговый выходной сигнал 0-10 В Стандартная связь Modbus RTU Описание продукта AGP3000 — вакуумметр Пирани, разработанный с использованием микросхем датчиков MEMS

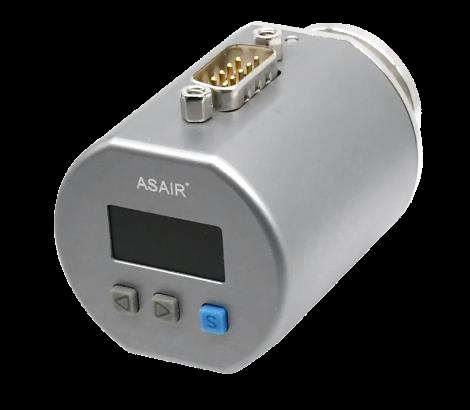

Фотография

Описание

Он использует мост Уитстона и различные давления Давление газа определяется по его теплопроводности Чипы датчиков MEMS самостоятельно разработаны и производятся компанией Aosong Electronics Датчик имеет цветной экранный дисплей Дисплей и кнопочное управление, обеспечивающее аналоговый выход напряжения и протокол связи RS485 Изделие может сохранять высокую надежность при рабочем давлении, с Его преимуществами являются низкое энергопотребление, высокая точность, отличная стабильность, хорошая повторяемость, небольшой вес и простота обслуживания

Назначение

Модификация относится к группе: вакуумметр. Карточка используется для предварительного инженерного подбора по диапазону, среде, интерфейсу, питанию и комплектации.

Характеристики

Единицы измерения

Единицы приведены в русской инженерной записи: Па, кПа, МПа, л/мин, мл/мин, В, мА, % отн. влажности, °C, кг, см.

Проверка перед применением

Перед заказом сверяйте диапазон, среду, питание, интерфейс, присоединение и комплектацию с документацией AOSONG/ASAIR. Для подбора напишите на Mail@aosong.ru.

Материалы из руководства по эксплуатации

AGP3000 — вакуумметр Пирани с цветным экраном, кнопочным управлением, аналоговым выходом и поддержкой Modbus RTU. AGP3 — серия комбинированных вакуумметров Пирани для широкого диапазона абсолютного давления.

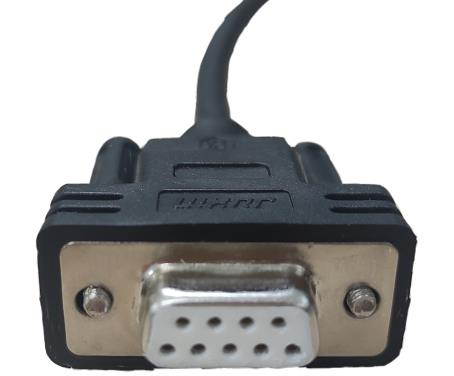

Электрические подключения AGP3000

Провод	Назначение
Оранжевый	Плюс питания 9-24 V
Зеленый	Минус питания 9-24 V
Белый	Отрицательный сигнальный вывод
Черный	Положительный сигнальный вывод

Основные характеристики AGP3000

Параметр	Значение
Диапазон измерения для N2 и воздуха	5x10^-5 - 1x10^3 mbar
Питание	9-24 В пост. тока
Потребляемая мощность	1 W
Аналоговый выход	0.61-10 В пост. тока, логарифмический, 1.286 В пост. тока/декада
Материал корпуса	Алюминий

Основные характеристики AGP3

Параметр	Значение
Диапазон абсолютного давления	0.05 Pa - 120 kPa
Выход	0-10 V аналоговый сигнал
Связь	Modbus RTU
Индикация	TFT-LCD цветной дисплей
Единицы	Pa, Torr, mbar
Интерфейс давления	KF16

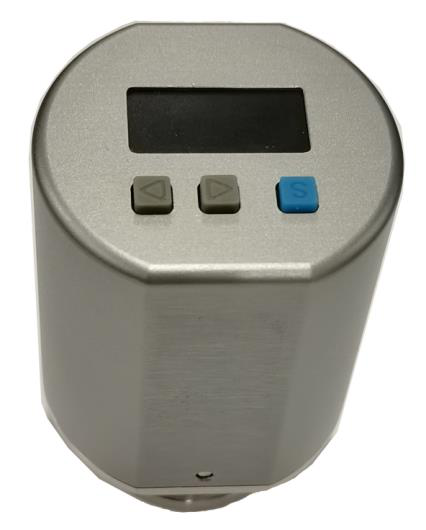

Иллюстрации и схемы

Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
