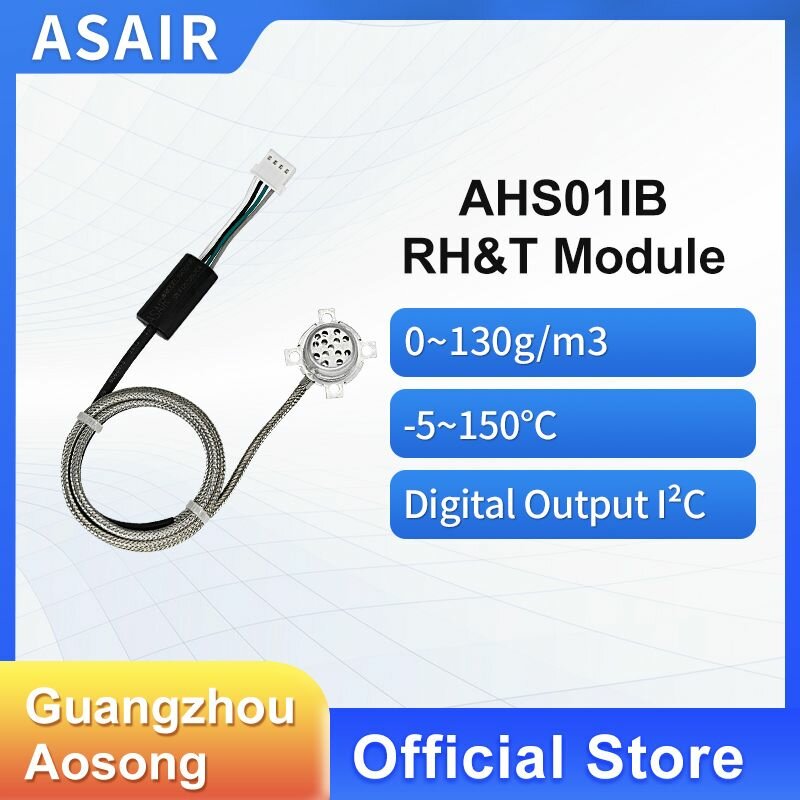

AHS01IB — цифровой зонд абсолютной влажности для измерения содержания водяного пара при повышенной температуре.

AHS01IB — подтвержденные диапазоны измерения

Назначение и принцип работы

Чувствительный узел измеряет абсолютное содержание водяного пара и передает результат по I²C. Зонд предназначен для процессов, где относительная влажность недостаточно полно описывает количество влаги.

Области применения

сушильные установки
контроль влажности технологического газа
испытательные камеры
промышленное тепловое оборудование

Технические характеристики

Измеряемая величина	абсолютная влажность
Диапазон абсолютной влажности	0–130 г/м³
Напряжение питания	4,75–5,25 В постоянного тока
Температура чувствительной части	−5…+150 °C
Время стабилизации	8 ± 5 с
Период выборки	500 мс
Интерфейс	I²C

Интерфейс и подключение

Цифровой интерфейс I²C. Кабель и разъем подключают строго по назначению проводников из руководства; экран и сигнальную землю прокладывают вдали от силовых цепей.

Габариты и монтаж

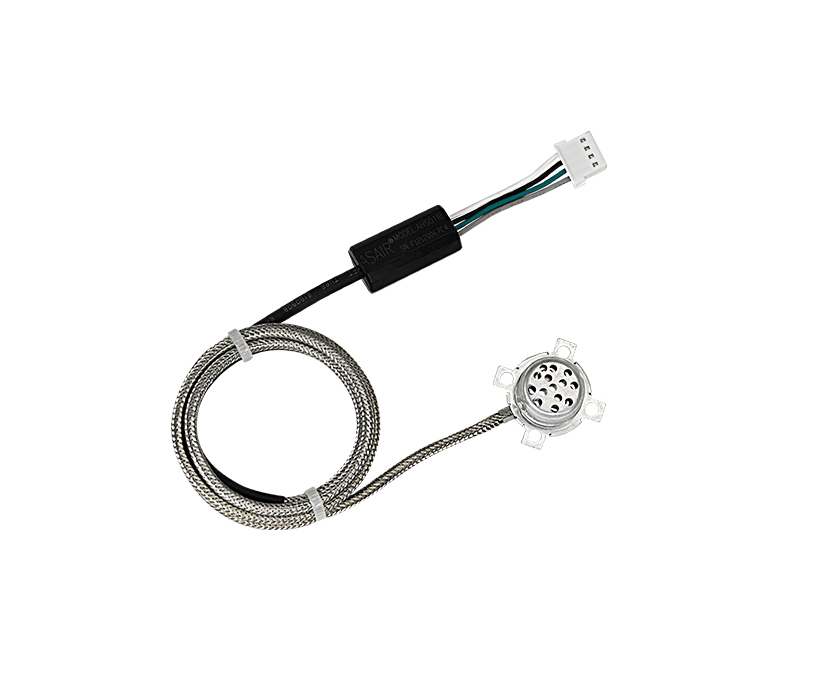

Зонд включает металлическую чувствительную головку, кабель и разъем. Размеры чувствительной части и длина кабеля показаны на чертеже.

Эксплуатация

Чувствительную часть размещают в измеряемой среде, а разъем и электронику — вне зоны недопустимой температуры. Перед регистрацией результата выдерживают время стабилизации и исключают контакт зонда с жидкой водой.

Подбор исполнения

AHS01IB измеряет абсолютную, а не относительную влажность. Для расчета относительной влажности дополнительно необходима температура и соответствующий алгоритм пересчета.
