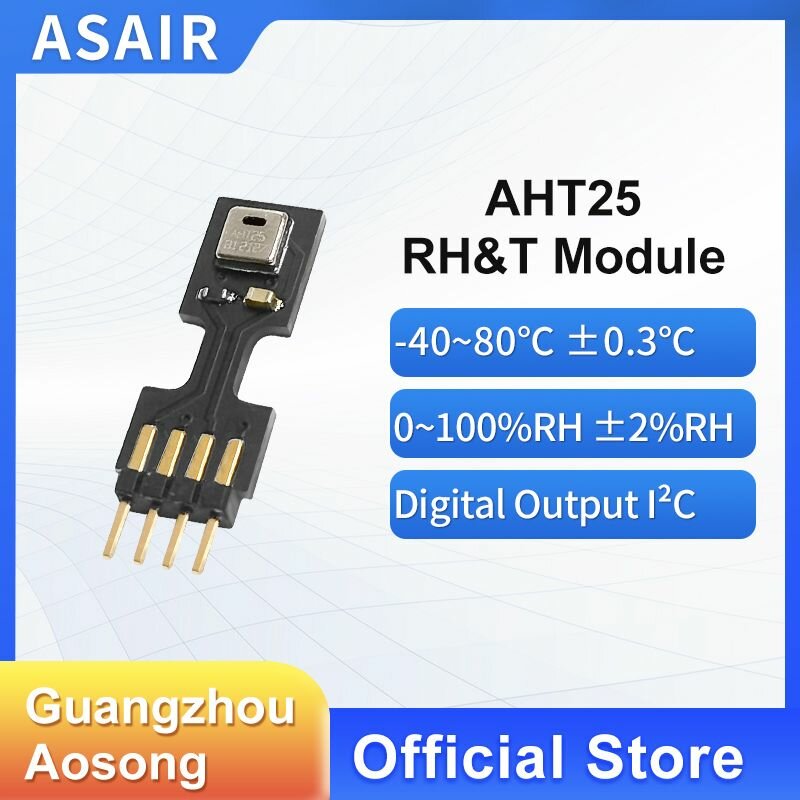

AHT25
AHT25 — цифровой модуль температуры и относительной влажности на гибкой плате с интерфейсом I²C.
Назначение и принцип работы
Чувствительный чип установлен на выносной гибкой плате, что позволяет отделить точку измерения от основной электроники и уменьшить влияние ее нагрева.
Области применения
- компактная бытовая техника
- климатические приборы
- регистраторы и контроллеры
- встраиваемые измерительные модули
Технические характеристики

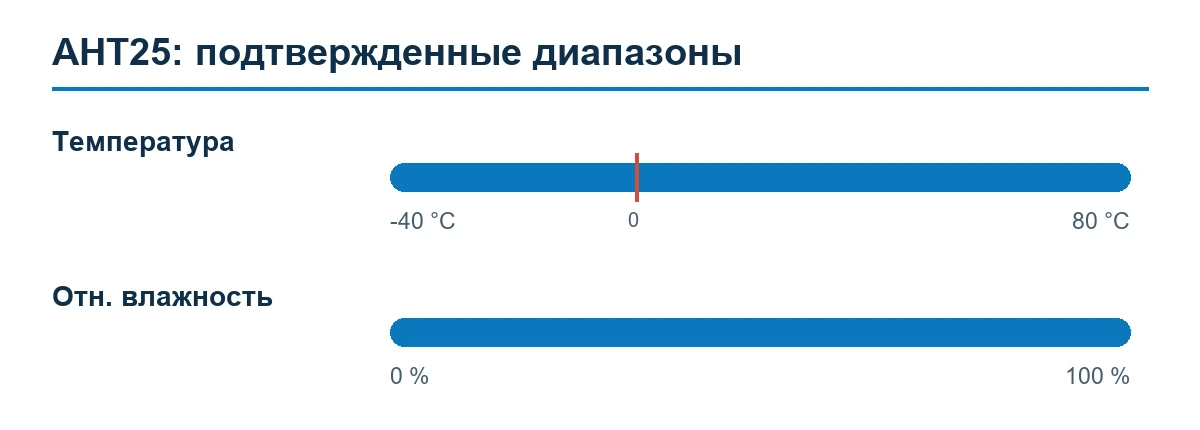

| Диапазон температуры | −40…+80 °C |
|---|---|
| Диапазон относительной влажности | 0–100 % |
| Типичная погрешность температуры | ±0,3 °C |
| Типичная погрешность влажности при 25 °C | ±2 % |
| Разрешение температуры | 0,01 °C |
| Разрешение влажности | 0,024 % |
| Напряжение питания | 2,2–5,5 В |
| Интерфейс | I²C |
Интерфейс и подключение
Четыре линии: VDD, SDA, GND и SCL. Гибкую плату не перегибают около чувствительного элемента и контактных площадок.
Габариты и монтаж

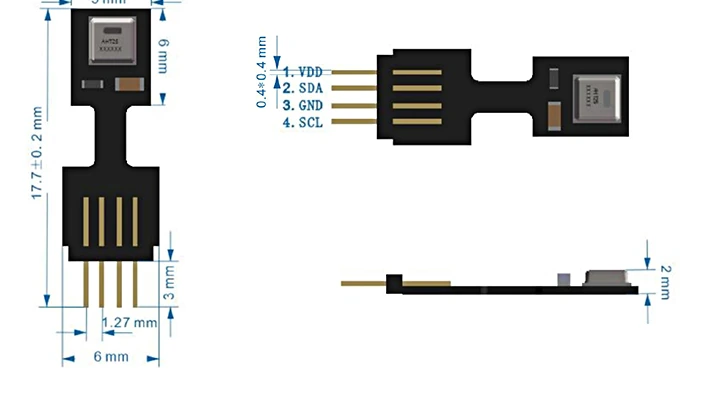

Габариты гибкой платы, контактной зоны и сенсорной части показаны на отдельном чертеже.
Эксплуатация
Сенсор размещают в зоне свободного воздухообмена, вдали от нагревающихся компонентов. Контактные площадки подключают без механического натяжения гибкой платы.
Подбор исполнения
AHT25 удобен, когда точку измерения нужно вынести от основной платы. Для жесткого монтажа на печатную плату выбирают AHT20 или AHT30.

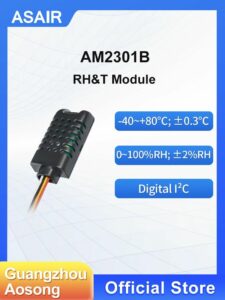

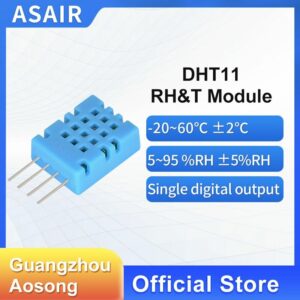

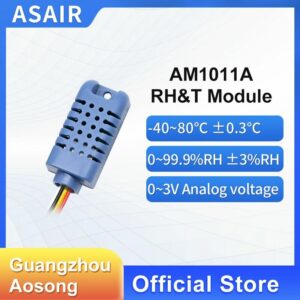

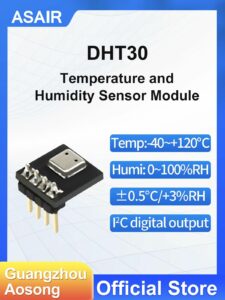

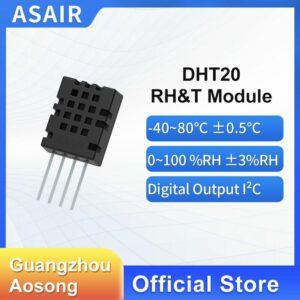

Связанные модели
Материалы из руководства по эксплуатации
Руководство описывает условия размещения температурно-влажностных сенсоров AOSONG, влияющие на точность и время отклика.
Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
