AHT30
AHT30 — цифровой чип температуры и относительной влажности с I²C для широкого температурного диапазона.
Назначение и принцип работы
Емкостный элемент влажности, температурный сенсор и цифровой тракт объединены в корпусе для поверхностного монтажа.
Области применения
- системы ОВиК
- бытовая техника
- метеорологические приборы
- промышленные контроллеры
Технические характеристики

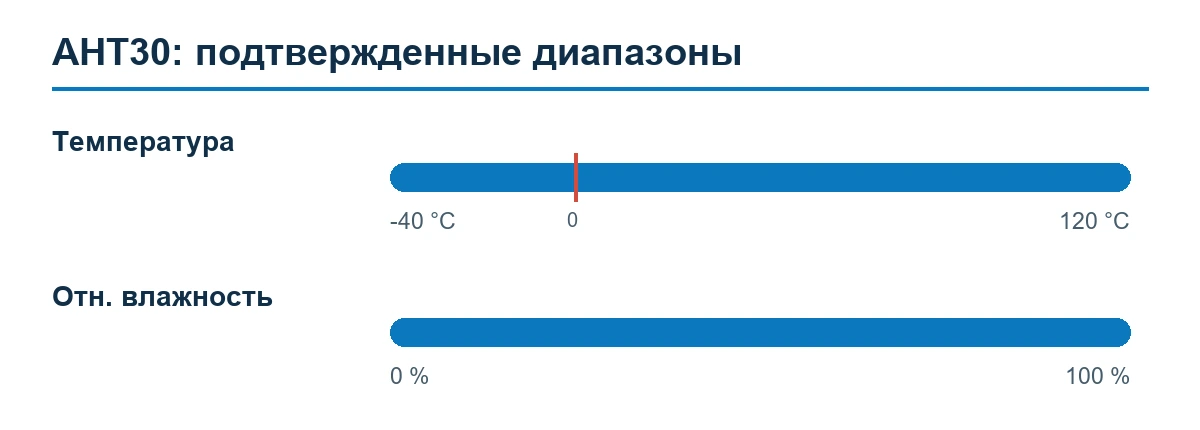

| Диапазон температуры | −40…+120 °C |
|---|---|
| Диапазон относительной влажности | 0–100 % |
| Типичная погрешность температуры | ±0,5 °C |
| Типичная погрешность влажности при 25 °C | ±3 % |
| Разрешение температуры | 0,01 °C |
| Разрешение влажности | 0,024 % |
| Повторяемость | ±0,1 °C; ±0,1 % |
| Гистерезис | ±0,1 °C; ±1 % |
| Время отклика | температура 5–30 с; влажность 8–30 с |
| Долговременный дрейф | менее 0,1 °C/год; менее 1 %/год |
| Напряжение питания | 2,2–5,5 В |
Интерфейс и подключение
Интерфейс I²C. Линии SDA и SCL подключают с учетом подтяжек и уровней питания ведущего контроллера.
Габариты и монтаж

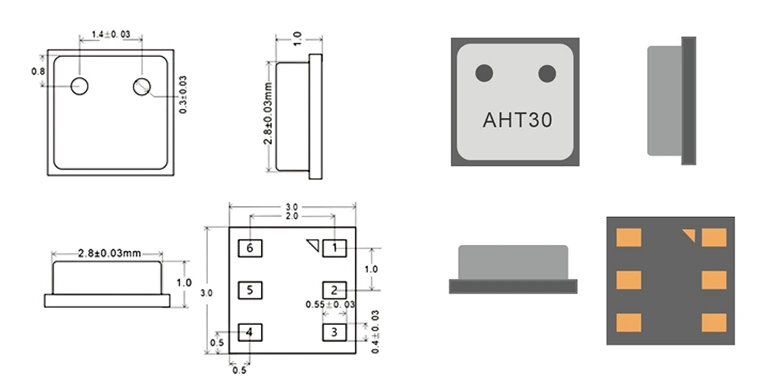

Монтажная геометрия и контактные площадки приведены на чертеже. Чувствительное окно оставляют открытым для воздуха.
Эксплуатация
Избегают загрязнения чувствительной зоны флюсом, растворителями, герметиком и конформным покрытием. После пайки выполняют выдержку в нормальной атмосфере.
Подбор исполнения
AHT30 имеет более широкую типичную погрешность, чем AHT20, поэтому при одинаковой компоновке модели нельзя считать метрологически взаимозаменяемыми.
Связанные модели
Материалы из руководства по эксплуатации
Руководство описывает условия размещения температурно-влажностных сенсоров AOSONG, влияющие на точность и время отклика.
Сведения извлечены из официальных руководств и даташитов AOSONG; числовые значения сохранены без пересчета.
