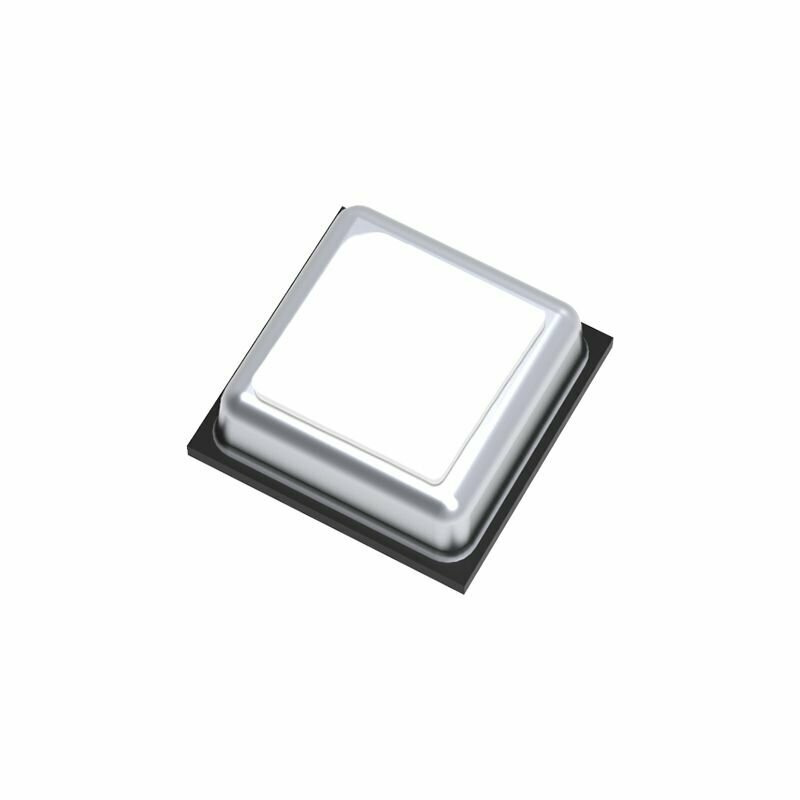

AHT20-F — цифровой датчик температуры и влажности AHT20 с защитной гидрофобной мембраной из ПТФЭ.

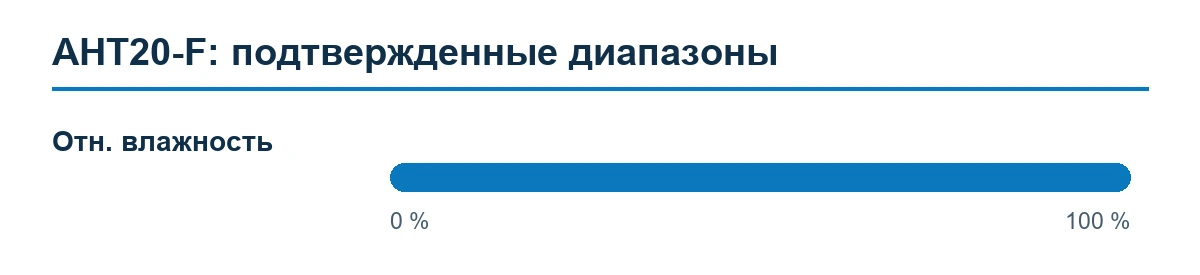

AHT20-F — подтвержденные диапазоны измерения

Назначение и принцип работы

Защитная мембрана уменьшает попадание капель и загрязнений на чувствительное окно, сохраняя диффузию водяного пара к емкостному элементу.

Области применения

уличная и климатическая электроника
оборудование ОВиК
бытовая техника
датчики для среды с пылью и случайными брызгами

Технические характеристики

Диапазон относительной влажности	0–100 %
Типичная погрешность влажности	±2 %
Типичная погрешность температуры	±0,3 °C
Разрешение температуры	0,01 °C
Разрешение влажности	0,024 %
Повторяемость	±0,1 °C; ±0,1 %
Гистерезис влажности	±1 %
Время отклика влажности	менее 8 с
Долговременный дрейф влажности	менее 1 %/год
Напряжение питания	2,2–5,5 В
Ток в режиме ожидания	не более 250 нА
Ток измерения	до 980 мкА
Габариты корпуса	3,5 × 3,5 × 1 мм

Интерфейс и подключение

Интерфейс I²C. Подключение и команды совместимы с семейством AHT20; питание развязывают локальным конденсатором.

Эксплуатация

Мембрану нельзя прокалывать, прижимать инструментом, покрывать лаком или загрязнять флюсом. Воздухообмен вокруг мембраны должен быть свободным.

Подбор исполнения

В руководстве диапазон измерения температуры указан до +120 °C, тогда как отдельное официальное описание приводит рабочий предел +85 °C. Для проекта применяют рабочие условия редакции документа, поставляемой с конкретной партией.
