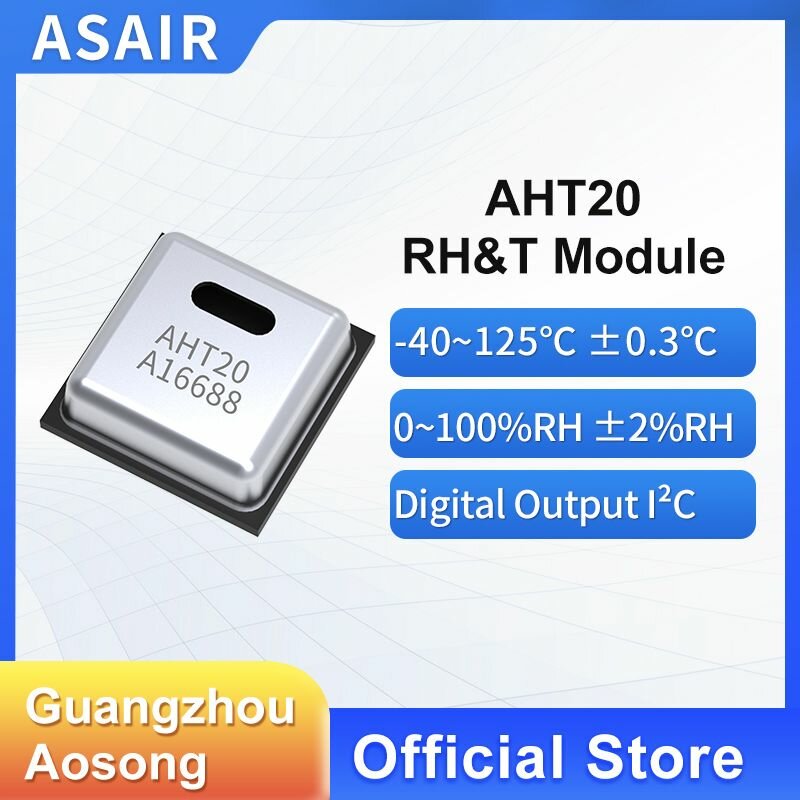

AHT20 — компактный цифровой чип измерения температуры и относительной влажности с интерфейсом I²C.

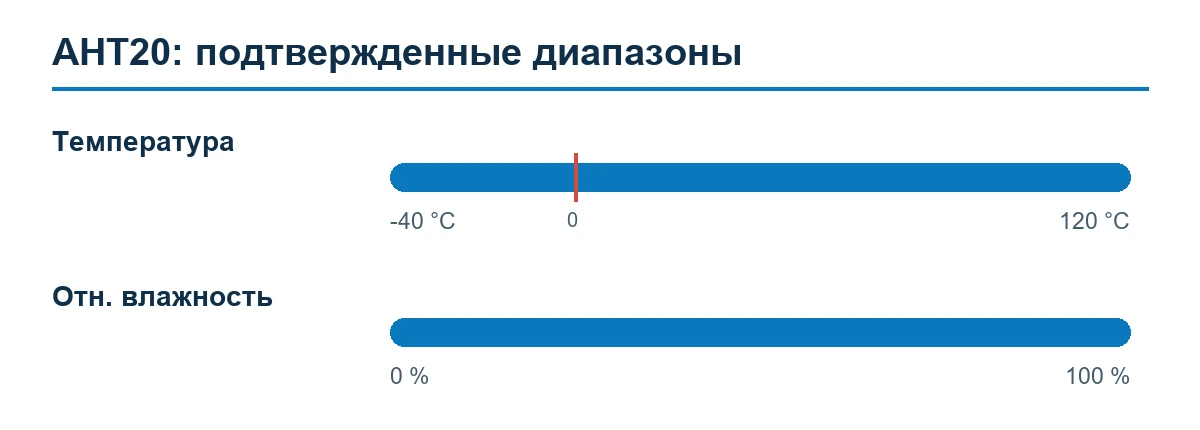

AHT20 — подтвержденные диапазоны измерения

Назначение и принцип работы

Емкостный чувствительный элемент влажности и температурный сенсор объединены с АЦП и цифровой обработкой в корпусе для поверхностного монтажа.

Области применения

бытовая техника
метеостанции и регистраторы
оборудование ОВиК
встраиваемая электроника и интернет вещей

Технические характеристики

Диапазон температуры	−40…+120 °C
Диапазон относительной влажности	0–100 %
Типичная погрешность температуры	±0,3 °C
Типичная погрешность влажности при 25 °C	±2 %
Разрешение температуры	0,01 °C
Разрешение влажности	0,024 %
Повторяемость	±0,1 °C; ±0,1 %
Гистерезис	±0,1 °C; ±1 %
Время отклика	температура 5–30 с; влажность 8–30 с
Долговременный дрейф	менее 0,1 °C/год; менее 1 %/год
Напряжение питания	2,2–5,5 В
Габариты корпуса	3 × 3 × 1 мм

Интерфейс и подключение

Интерфейс I²C. Выводы: VDD, SCL, SDA, GND; выводы NC не подключают. Развязывающий конденсатор размещают максимально близко к питанию датчика.

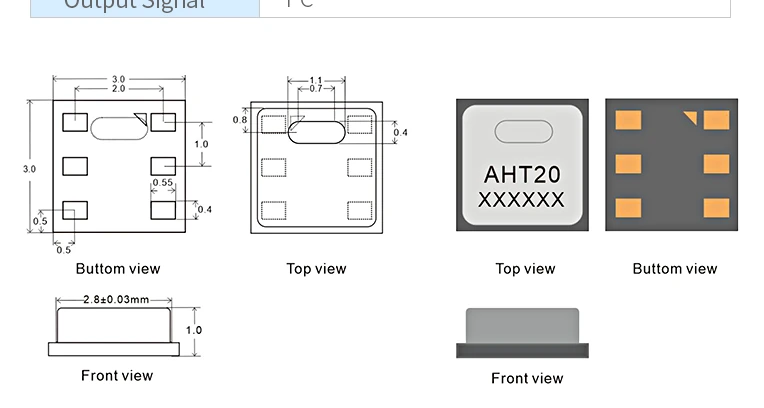

Габариты и монтаж

Корпус 3 × 3 × 1 мм предназначен для поверхностного монтажа. Окно датчика должно сообщаться с измеряемым воздухом и не закрываться лаком или клеем.

Эксплуатация

При пайке соблюдают температурный профиль и не загрязняют чувствительное окно. После монтажа датчику дают восстановиться в нормальных условиях влажности перед точной проверкой.
