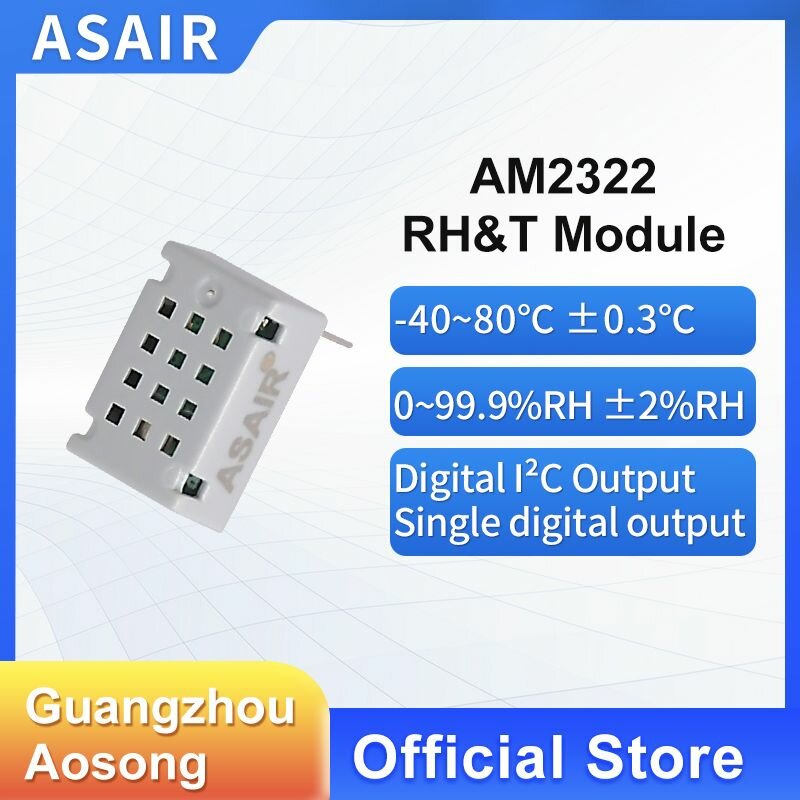

Модуль температуры и влажности ASAIR AM2322, высокоточное измерение температуры и влажности, встроенный I²C и одиночный выход на шину

Назначение

AM2322 используется для измерения температуры, относительной влажности либо обеих величин в зависимости от исполнения. Датчик может применяться как чувствительный элемент или как законченный измерительный модуль.

Подбор исполнения

При подборе учитывают диапазоны температуры и влажности, точность, время отклика, напряжение питания, цифровой интерфейс или тип выходного сигнала, а также конструкцию корпуса и способ монтажа.

Монтаж и эксплуатация

Чувствительный элемент защищают от конденсата, загрязнений и прямого нагрева. Размещение должно обеспечивать свободный обмен воздухом без влияния источников тепла внутри оборудования.

Назначение

AM2322 — цифровой датчик температуры и относительной влажности. В одном корпусе объединены емкостный чувствительный элемент влажности, прецизионный температурный элемент и схема обработки сигнала. Заводская калибровка и цифровой обмен позволяют применять датчик без внешнего преобразования аналогового сигнала.

Особенности

заводская калибровка;
цифровой выход измеренных значений;
интерфейс I²C и однопроводной режим обмена;
передача скорректированных значений температуры и влажности;
контроль целостности данных по CRC;
малое энергопотребление и устойчивость к помехам.

Подключение

Вывод	Обозначение	Назначение
1	VDD	Питание
2	SDA	Линия данных
3	GND	Общий провод
4	SCL	Линия тактового сигнала I²C

Габаритные данные

Размер корпуса по официальному чертежу: 7,8 × 11,3 × 4,0 ± 0,5 мм. Шаг выводов — 1,27 мм, расстояние между крайними выводами — 3,81 мм. Длина выводов указана как 9,0 ± 1 мм.

Области применения

Датчик рассчитан на применение в системах вентиляции и кондиционирования, осушителях, измерительном оборудовании, бытовой технике, регистраторах данных, метеорологических устройствах, автомобильной электронике, системах автоматизации и медицинском оборудовании.
