AM2302 — цифровой датчик температуры и относительной влажности, также известный как DHT22.

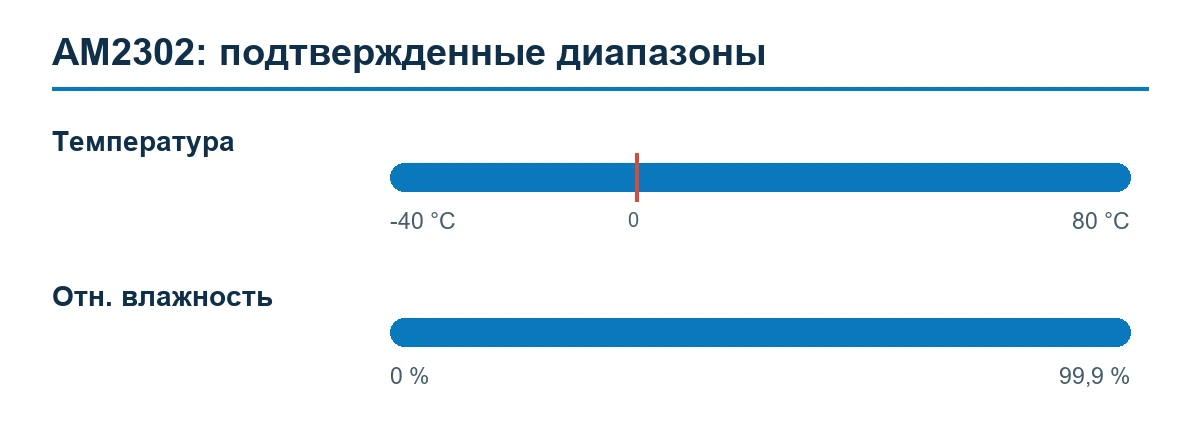

AM2302 — подтвержденные диапазоны измерения

Назначение и принцип работы

Емкостный сенсор влажности и температурный элемент соединены с цифровым контроллером, который передает измерения по однопроводной линии.

Области применения

учебные и лабораторные стенды
домашняя автоматика
метеостанции
контроллеры вентиляции и теплиц

Технические характеристики

Диапазон температуры	−40…+80 °C
Диапазон относительной влажности	0–99,9 %
Погрешность температуры	±0,5 °C
Погрешность влажности	±2 %
Разрешение	0,1 °C; 0,1 %
Период измерения	2 с
Повторяемость	±0,1 °C; ±0,1 %
Время отклика	менее 8 с
Напряжение питания	3,3–5,5 В
Ток в режиме ожидания	15 мкА
Ток измерения	1200 мкА

Интерфейс и подключение

Однопроводный цифровой интерфейс. Выводы: VDD, DATA, NC и GND. На линии DATA устанавливают подтягивающий резистор к питанию.

Габариты и монтаж

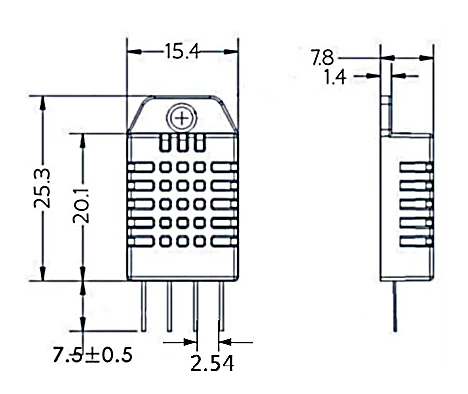

Шаг выводов — 2,54 мм. Основные размеры корпуса и расположение выводов показаны на чертеже.

Эксплуатация

Опрос выполняют не чаще одного раза в 2 секунды. После подачи питания выдерживают время стабилизации, не допускают конденсации и прямого нагрева корпуса.
