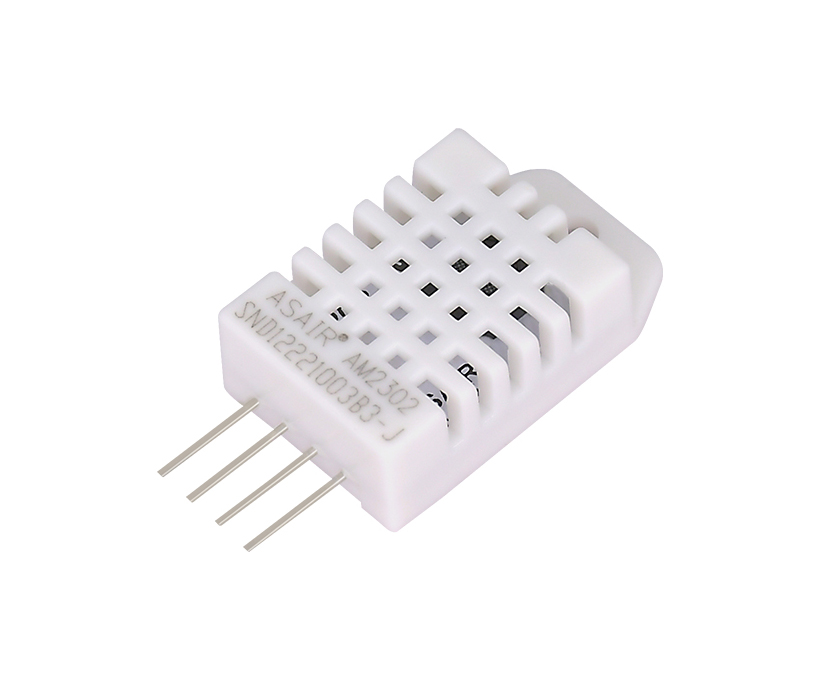

DHT22
DHT22 — обозначение цифрового датчика температуры и относительной влажности семейства AM2302.
Назначение и принцип работы
Датчик объединяет емкостный чувствительный элемент влажности, температурный сенсор и однопроводный цифровой интерфейс.
Области применения
- микроконтроллерные системы
- учебные стенды
- домашняя автоматизация
- регистраторы микроклимата
Технические характеристики
| Соответствующая модель | AM2302 |
|---|---|

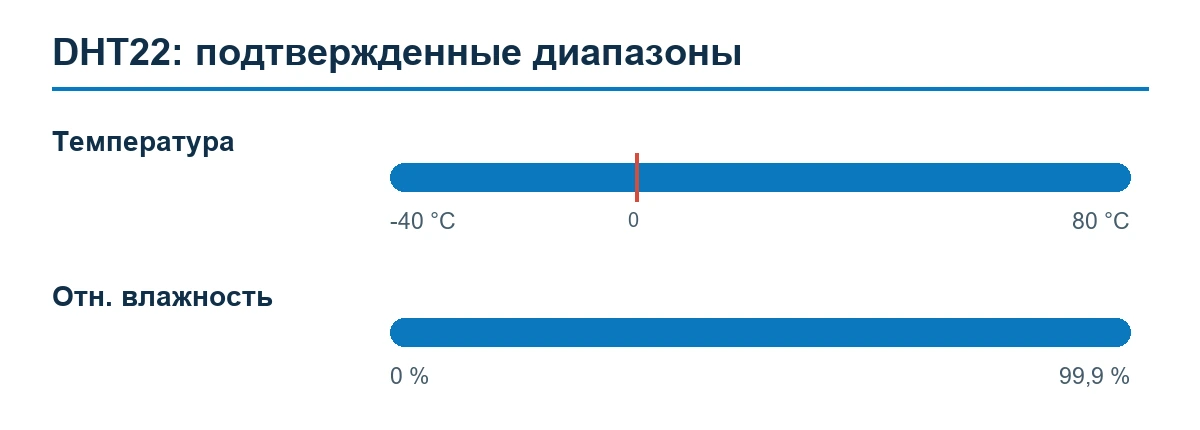

| Диапазон температуры | −40…+80 °C |
| Диапазон относительной влажности | 0–99,9 % |
| Погрешность температуры | ±0,5 °C |
| Погрешность влажности | ±2 % |
| Разрешение | 0,1 °C; 0,1 % |
| Период измерения | 2 с |
| Напряжение питания | 3,3–5,5 В |
| Интерфейс | однопроводный цифровой |
Интерфейс и подключение
Подключение: VDD, DATA, NC и GND. Линию DATA подтягивают к питанию. Программный обмен соответствует протоколу AM2302.
Эксплуатация
Не опрашивают датчик чаще одного раза в 2 секунды. Для точного измерения исключают саморазогрев, конденсат и прямой солнечный поток.
Подбор исполнения
Страница DHT22 сохранена как поисковый синоним. Для инженерной документации и заказа используют обозначение AM2302.
